数控裁板锯核心结构详解及功能优势
数控裁板锯是板式家具生产、木材加工、装饰材料裁切领域的核心自动化设备，相较于传统手动推台锯，其依托数控系统精准控制、机械结构稳定传动，实现了板材裁切的自动化、高精度、批量化作业，解决了传统裁切工艺精度差、效率低、损耗大、人工成本高的痛点。整套设备结构设计科学严谨，各模块分工明确、协同联动，凭借高刚性、高稳定性、高精准度的结构特性，成为现代智能化木工生产线的关键装备。本文将全面拆解数控裁板锯的核心结构组成、设计原理及功能优势。
一、机身机架结构：设备稳定运行的基础
机身机架是数控裁板锯的主体支撑结构，承载设备所有零部件的载荷，决定设备运行的稳定性、抗震性和使用寿命，是保障裁切精度的核心基础。目前主流数控裁板锯机架均采用加厚型钢焊接一体成型结构，部分机型搭配铸铁底座，经过时效退火工艺处理，彻底消除钢材焊接与加工过程中产生的内应力，避免设备长期运行出现变形、倾斜等问题。
机架整体采用封闭式框架设计，结构刚性极强，能够抵消高速锯切过程中产生的震动，将设备运行震动幅度控制在范围，从硬件层面保障板材裁切精度。机架底部配备可调水平支撑脚，可根据车间地面平整度精准校准设备水平，杜绝设备倾斜导致的裁切尺寸偏差、切口歪斜等故障。同时，一体化机架结构密封性更好，可阻挡木屑、粉尘进入设备内部，保护传动、电路核心部件，降低设备故障率，延长整机使用寿命。
二、送料与定位结构：精准上料的核心保障
送料定位系统是数控裁板锯实现自动化作业的关键，主要由工作台面、线性导轨、伺服送料机构、压料装置、定位挡板组成，负责板材的放置、固定、精准推送与限位，彻底替代人工手动推料，大幅提升裁切精度与作业效率。
工作台面多采用高强度耐磨合金材质，表面经过抛光防刮处理，平整光滑且不易划伤板材，适配密度板、颗粒板、多层板、亚克力等多种板材裁切。台面配备高精度直线导轨或圆柱导轨，相较于普通导轨，滑动阻力更小、运行更流畅，耐磨抗变形，可保障推料机构长期往复运动无卡顿、无偏移。部分机型搭载分区真空吸附台面，通过负压吸附原理牢牢固定轻薄板材，防止裁切过程中板材位移、翘边，解决薄板裁切跑偏难题。
送料机构由伺服电机、精密齿轮齿条传动组件、推板组成，伺服电机提供精准动力，传动间隙，定位精度可控制在±0.1mm以内，能够严格按照数控系统设定尺寸推送板材。压料装置采用气动自适应结构，可根据板材厚度自动调节下压力度，上下浮动贴合板材表面，压实牢固且不会压损板材，杜绝裁切时板材松动、位移。横向与纵向定位挡板经过精密校准，可实现板材精准靠位，配合智能计数定位功能，保障批量裁切板材尺寸高度统一。

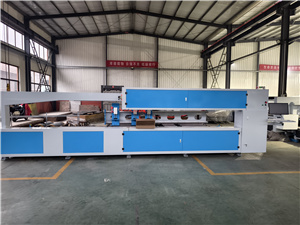

三、锯切执行结构：板材裁切的核心部件
锯切执行结构是数控裁板锯的作业核心，直接决定板材切口质量与裁切效率，主要由主锯组件、划线锯组件、锯座升降机构、传动电机四部分构成，采用双锯组合独立驱动设计，适配各类板材的精密裁切需求。
主锯组件为核心裁切部件，配备大直径硬质合金锯片，硬度高、耐磨性强，可完成厚板、整板的快速裁切。主锯由独立大功率伺服电机驱动，动力充沛、转速稳定，能够应对高密度板材、厚板材的高强度裁切作业。锯座采用高强度精密结构，搭配圆柱导轨实现垂直升降，可根据板材厚度自动调节锯片高度，适配不同规格板材裁切，大锯切高度可满足常规家具板材加工需求。
划线锯为辅助裁切部件，直径小于主锯，同样配备独立驱动电机，可提前在板材裁切位置划出浅槽，提前切断板材表面纤维。这一结构设计能够避免主锯裁切时板材表面崩边、起皮、毛刺问题，让切口平整光滑，无需二次打磨加工，大幅提升板材加工合格率。双锯组件均采用法兰盘紧固结构，拆装便捷，便于工作人员日常维护、锯片打磨与更换。同时，锯切机构配备精密缓冲装置，启停运行平稳，无冲击震动，进一步提升裁切稳定性。
四、数控控制系统：设备运行的智能
数控控制系统是数控裁板锯的“大脑”，是区别于传统普通裁板锯的核心结构，主要由工业PLC控制器、触控操作屏、伺服驱动系统、智能排版软件组成，实现设备全流程自动化智能控制。
设备搭载专用木工数控系统，操作界面简洁直观，支持手动输入尺寸、导入CAD图纸、批量导入加工订单等多种操作模式，适配单件定制与批量规模化生产。内置智能排版算法，可自动优化板材裁切路径，合理规划裁切方案，大限度减少板材边角废料，提升板材利用率，降低生产损耗。
伺服驱动系统与各传动机构精准联动，可精准控制送料速度、锯切转速、裁切行程，运行响应迅速、定位精准，杜绝人工操作产生的尺寸误差。同时，控制系统具备多重智能保护功能，可实时监测设备运行状态，出现板材卡料、过载、锯片异常、电压不稳等故障时，自动停机报警，保护设备与操作人员安全。此外，系统支持参数记忆、故障自查、数据统计功能，便于生产管理与设备维护。
五、辅助配套结构：稳定作业的重要支撑
数控裁板锯配套辅助结构包含除尘系统、冷却系统、安全防护系统，全方位保障设备稳定运行、作业环境整洁与生产安全。除尘系统采用大功率负压吸尘装置，搭配封闭式吸尘通道，可实时收集锯切过程中产生的木屑、粉尘，除尘效率，既能保持车间环境整洁，又能避免粉尘堆积影响设备传动精度，保护操作人员身体健康。
冷却系统针对锯片高速运转发热问题设计，通过风冷或微量喷雾冷却方式，快速降低锯片工作温度，防止锯片高温退火、变形磨损，延长锯片使用寿命，保障持续裁切精度。安全防护系统包含全封闭防护外罩、紧急停止按钮、红外感应保护装置，设备运行时防护罩完全隔离锯切区域，红外感应可实时监测作业区域状态，有人违规靠近时自动停机，杜绝安全事故发生。
六、整体结构设计优势总结
数控裁板锯通过机架、送料定位、锯切执行、智能控制、辅助配套五大模块的一体化集成设计，形成了一套高精度、高稳定、率的自动化裁切体系。高刚性机身保障设备长期运行不变形、低震动;精准的送料与锯切结构实现毫米级裁切精度，杜绝板材崩边、尺寸偏差;智能数控系统简化操作流程，降低人工依赖，提升生产效率;完善的辅助结构则保障了设备耐用性与生产安全性。
相较于传统裁切设备，数控裁板锯的科学化结构设计，适配现代板式家具标准化、智能化、批量化的生产需求，降低生产损耗与人工成本，提升产品加工精度与品质稳定性，已然成为木工加工行业不可或缺的核心设备。
