数控线锯机曲线异形切割完整操作手册

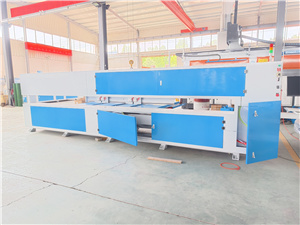

数控线锯机依靠金刚砂锯丝实现各类软质材料曲线、镂空、立体异形切割，适配泡沫、纸板、EVA、薄木板、包装内衬造型加工，区别于普通直切设备，数控系统控制四轴联动，可加工复杂圆弧、镂空图案，操作分为图纸编程、锯丝调试、切割加工、收尾维护四大模块，操作精度直接决定工件成品光滑度。
专业设备供应，品质靠谱，有需求敬请联系张经理：13031671768
加工前期设备全面调试，首先检查金刚砂锯丝状态，锯丝出现毛刺、裂纹、磨损需立即更换，更换后调节张力旋钮，锯丝紧绷不晃动，张力过松曲线切割走形，张力过大高速运转易断裂。查看XY、A、Z四轴传动丝杆，加注润滑油脂，手动空走各轴，移动无卡顿、无异响;工作台真空吸附孔疏通，吸附风机运转正常，小型工件搭配辅助夹具固定。设备通风除尘系统开启，线锯切割产生粉尘，长期堆积会磨损导轨、堵塞传感器。接通数控主机电源，显示屏启动，确认四轴坐标归零，限位开关灵敏，触碰自动停机。根据加工材料更换匹配锯丝：纸板、泡沫用细砂锯丝，薄木板、高密度EVA选用粗砂耐磨锯丝。
图纸导入与切割路径优化，在电脑端使用配套绘图软件绘制工件轮廓，镂空、圆角、异形线条统一优化，减少直角急弯(急弯容易造成锯丝卡料断线)，文件导出G代码导入数控线锯系统。在触摸屏打开切割参数面板，设置切割进给速度：纸板180mm/s，低密度泡沫220mm/s，硬质EVA降100mm/s;开启路径模拟功能，屏幕生成3D切割轨迹，观察锯丝进出料点位，将出入口设置在工件边角，避免切割完成工件脱落磕碰。复杂立体造型开启四轴联动模式，系统自动调节锯丝倾斜角度，保证垂直切面无倾斜。模拟轨迹无错位、无碰撞后保存参数，准备上料加工。
工件固定与全自动切割作业，将板材平整放置工作台，开启真空吸附，板材边缘完全贴合台面，无翘起空隙;厚度超过50mm的泡沫、纸板搭配侧向夹具加固。确认路径、参数无误后，按下启动按钮，设备自动沿预设轨迹匀速切割，操作人员全程站在设备正面防护区外监控，观察锯丝进给、材料固定状态。切割过程中若锯丝剧烈抖动、工件轻微移位，立刻按下急停，重新固定板材、调整锯丝张力再重启;中途禁止打开防护门、伸手触碰加工区域。镂空工件加工完成后，缓慢取下成品，防止尖锐锯丝划伤手部，边角废料及时清理，避免卷入传动轴造成故障。多批次同规格工件加工，无需重复导入图纸，直接调用保存好的程序即可，大幅提升加工效率。

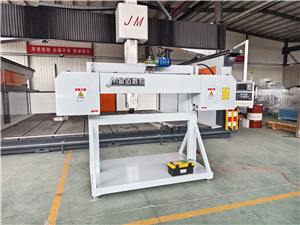

停机维护与安全操作规范，全部工件加工完毕，等待锯丝完全停止运转，关闭吸附风机、除尘系统，再切断数控主机与总电源。清理工作台、锯丝、丝杆表面粉尘碎屑，酒精擦拭工作台去除材料胶质残留;检查锯丝磨损情况，做好损耗记录，提前备货更换。每日给四轴丝杆加注润滑油，每周校准坐标轴切割精度，每月检查除尘风机滤芯，堵塞及时更换。严格遵守操作禁忌：锯丝运转时伸手取料、调整工件;超厚板材一次性切割;拆除设备安全防护门加工;粉尘除尘系统故障持续作业;锯丝断裂未断电就伸手更换。数控线锯机精细化操作，可稳定加工高精度异形包装内衬、装饰造型件，减少锯丝耗材损耗，杜绝车间划伤、机械卡滞安全事故。专业设备供应，品质靠谱，有需求敬请联系张经理：13031671768
