　　猫抓板线锯机的结构与工作原理

　　猫抓板线锯机是瓦楞纸猫抓板异形切割的专用数控设备，以细钢丝锯丝为切割工具，配合数控运动系统，实现圆弧、波浪、镂空、卡通造型等高精度加工，解决传统刀具难以处理的复杂轮廓与窄缝切割难题。整机结构紧凑、刚性稳定、自动化程度高，主要由机架主体、线锯切割系统、数控工作台、驱动传动系统、电控数控系统、张力控制系统、与除尘辅助装置七大模块构成，各部分协同工作，保障、精准、稳定的批量生产，有需要的朋友可以联系我公司 ，李雪【15662616972】。

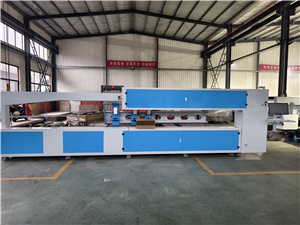

　　机架是整机的基础承载结构，多采用厚壁方管焊接或高强度铝合金型材组装，经时效处理消除内应力，保证长期运行不变形。机架采用龙门式或立式框架布局，上部安装锯丝导向与传动组件，中部为切割工作区，下部集成电控箱、电机与吸尘接口。高刚性机架可抵消高速往复运动带来的振动，避免切割路径偏移，确保切口平直、尺寸一致，是实现高精度加工的前提。

　　线锯切割系统是设备的核心执行单元，由锯丝、上下导轮、往复驱动机构组成。锯丝选用直径 0.2–0.5 毫米的高强度合金钢丝，切口窄、损耗小，适合精细异形切割。上下导轮采用耐磨工程塑料或硬质氧化铝合金材质，起到导向、换向与支撑作用，防止锯丝晃动偏摆。驱动机构由变频电机配合曲柄滑块或偏心轮结构，带动锯丝做高速往复运动，频率通常在 800–2000 次 / 分钟，可根据材料厚度与硬度调速，兼顾效率与切口质量。

　　数控工作台负责物料定位与精准送料，是保证切割轨迹一致性的关键。台面采用硬质平板或真空吸附台面，表面平整耐磨，真空吸附可快速固定瓦楞纸，防止切割时移位、翘边，尤其适合多层堆叠加工。工作台由 XY 双轴伺服驱动，配合精密直线导轨与滚珠丝杆，定位精度可达 ±0.05 毫米，可实现直线、圆弧、样条曲线等复杂轨迹运动。部分机型配备旋转轴，支持 45 度以内斜切，满足立体猫抓板的结构加工需求。台面还设有激光定位灯与刻度标尺，方便快速上料对齐。

　　驱动与传动系统为设备提供稳定动力与精准运动控制。X 轴、Y 轴分别由独立伺服电机驱动，响应快、定位准、低速平稳无爬行。主切割电机采用变频调速，适配不同材料与切割速度。传动部件选用高精度直线导轨、滚珠丝杆与同步带，传动间隙小、运行噪音低、使用寿命长，确保长期批量加工的稳定性与一致性。

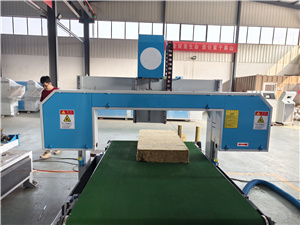

　　电控与数控系统是设备的 “大脑”，实现全流程自动化控制。系统由工业控制器、触摸屏、伺服驱动器、限位开关等组成，支持 CAD 图纸直接导入、路径编辑、参数存储与一键启动。操作界面简洁直观，可设置切割速度、锯丝频率、加工数量、原点复位等参数，具备故障报警、急停、行程保护等功能。数控系统采用闭环控制，实时修正运动误差，保证批量产品尺寸统一，换款时只需更换程序，无需更换模具，大幅缩短换型时间。

　　张力控制系统用于维持锯丝稳定张紧，避免松脱、抖动或拉断。常见配置为弹簧机械式、气缸气动式或伺服电动式张力器，可预设 5–15 牛恒定张力，自动补偿锯丝伸长与磨损。张力实时监测模块会在张力异常时触发报警，保护锯丝与设备，确保连续加工不中断。

　　安全防护与辅助装置提升设备的易用性与安全性。切割区配备透明玻璃防护罩，防止纸屑飞溅与误触锯丝;搭配安全光栅与急停按钮，形成多重安全保护。除尘系统通过负压风口实时吸走瓦楞纸碎屑，保持台面清洁，防止纸屑堵塞锯缝影响精度。设备还配备脚踏开关，方便操作人员手动控制启停，提升操作效率。

　　猫抓板线锯机以模块化结构设计，兼顾刚性、精度与易用性，从机架到电控、从切割到防护，每一部分都围绕瓦楞纸的加工特性优化。它以高速细锯丝配合数控运动，实现、精准、柔性化的异形切割，成为猫抓板生产中提升品质、丰富造型、降低成本的核心装备。有需要的朋友可以联系我公司 ，李雪【15662616972】
